• Описание

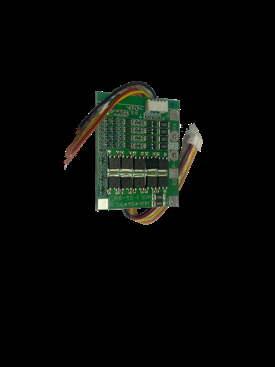

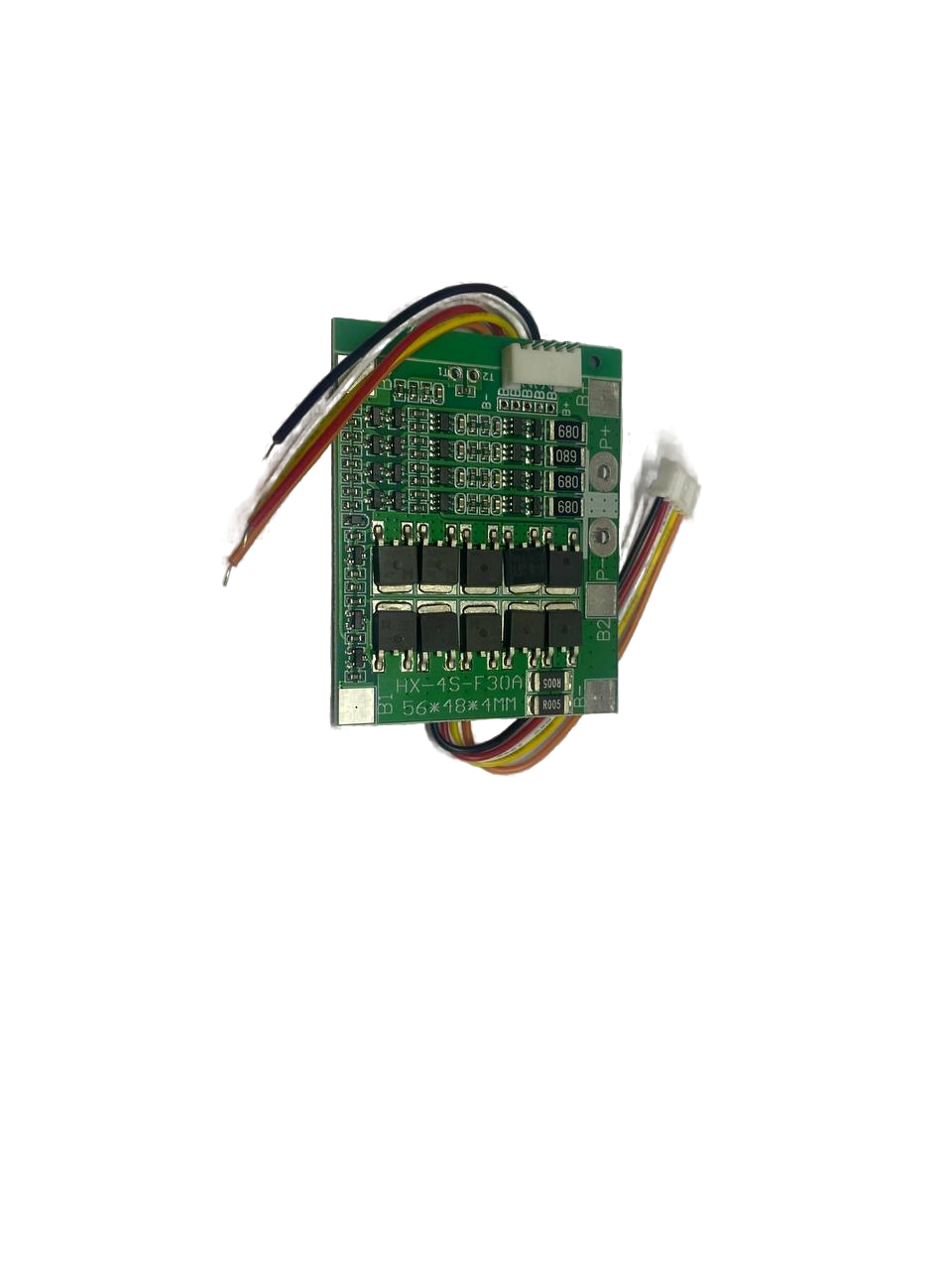

Данная плата предназначена для балансировки высокотоковых аккумуляторов Li-Ion и Li-Pol на 4 шт.
В комплект входят балансировочные провода с разъёмом .
Подключение балансировочных проводов производится следующим образом :
Отсчёт начинается с чёрного провода -№1
1) Чёрный №1 на минус первого аккумулятора
2) Красный №2 на место соединения первого аккумулятора со вторым
3) Красный №3 на место соединения второго аккумулятора с третьим
4) Красный №4 на место соединения третьего аккумулятора с четвёртым
5) Красный №5 на плюс четвёртого аккумулятора .
Силовые провода сборки (плюс и минус ) подключаются к одноимённым контактам на плате B- и B+
Провода на нагрузку -подключаются к контактам P+ и P- соответственно.
Характеристики платы защиты:
Разрядка Разрядный ток 30 A
Мгновенный разрядный ток 70 A
Зарядка Зарядное напряжение 16.8 V
Зарядный ток 30 A
Защита от перезарядки Контроль чрезмерного напряжения 4.28±0.025 V
Задержка защиты 0.5 S
Разгрузка от чрезмерного напряжения 4.08±0.1 V
Баланс заряда Контроль баланса заряда +
Разгрузка от чрезмерного напряжения +
Заряд сбалансированного тока +
Защита от разряда Контроль чрезмерной разрядки 2.9±0.1 V
Задержка 0.1 S
Разгрузка от чрезмерного напряжения 3.0±0.1 V
Защита от сверхтоков Контроль сверхтоков 150 mV
Задержка 9 mS
Защита от высокого тока 75A
Условия срабатывания максимальной токовой защиты Отсоединение нагрузки
Защита от короткого
замыкания Условия появления короткого замыкания Внешняя нагрузка
Задержка 250 mS
Условия срабатывания защиты от
короткого замыкания Отсоединение нагрузки
В комплект входят балансировочные провода с разъёмом .
Подключение балансировочных проводов производится следующим образом :
Отсчёт начинается с чёрного провода -№1
1) Чёрный №1 на минус первого аккумулятора
2) Красный №2 на место соединения первого аккумулятора со вторым
3) Красный №3 на место соединения второго аккумулятора с третьим
4) Красный №4 на место соединения третьего аккумулятора с четвёртым
5) Красный №5 на плюс четвёртого аккумулятора .
Силовые провода сборки (плюс и минус ) подключаются к одноимённым контактам на плате B- и B+
Провода на нагрузку -подключаются к контактам P+ и P- соответственно.
Характеристики платы защиты:
Разрядка Разрядный ток 30 A
Мгновенный разрядный ток 70 A
Зарядка Зарядное напряжение 16.8 V
Зарядный ток 30 A
Защита от перезарядки Контроль чрезмерного напряжения 4.28±0.025 V
Задержка защиты 0.5 S
Разгрузка от чрезмерного напряжения 4.08±0.1 V
Баланс заряда Контроль баланса заряда +
Разгрузка от чрезмерного напряжения +
Заряд сбалансированного тока +
Защита от разряда Контроль чрезмерной разрядки 2.9±0.1 V
Задержка 0.1 S
Разгрузка от чрезмерного напряжения 3.0±0.1 V
Защита от сверхтоков Контроль сверхтоков 150 mV
Задержка 9 mS
Защита от высокого тока 75A
Условия срабатывания максимальной токовой защиты Отсоединение нагрузки
Защита от короткого
замыкания Условия появления короткого замыкания Внешняя нагрузка
Задержка 250 mS
Условия срабатывания защиты от
короткого замыкания Отсоединение нагрузки
