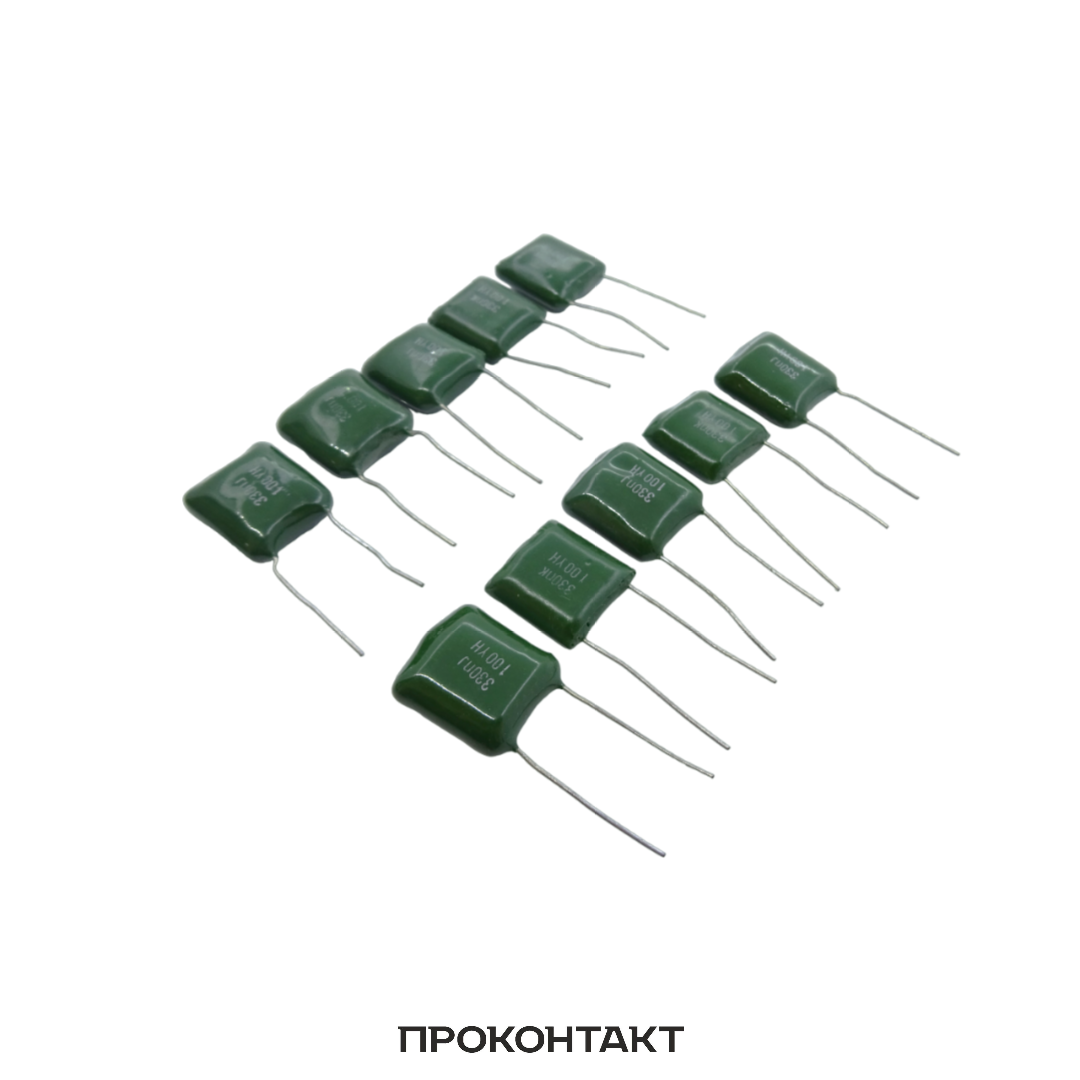

Пленочные конденсаторы К73-17 (CL21, X2) - это полиэтилентерефталатные металлизированные конденсаторы постоянной ёмкости, предназначенные для использования в цепях постоянного, переменного или пульсирующего тока. Они способны накапливать заряд в диапазоне от 0,001 мкФ до 4,7 мкФ при напряжении от 63В до 630В.

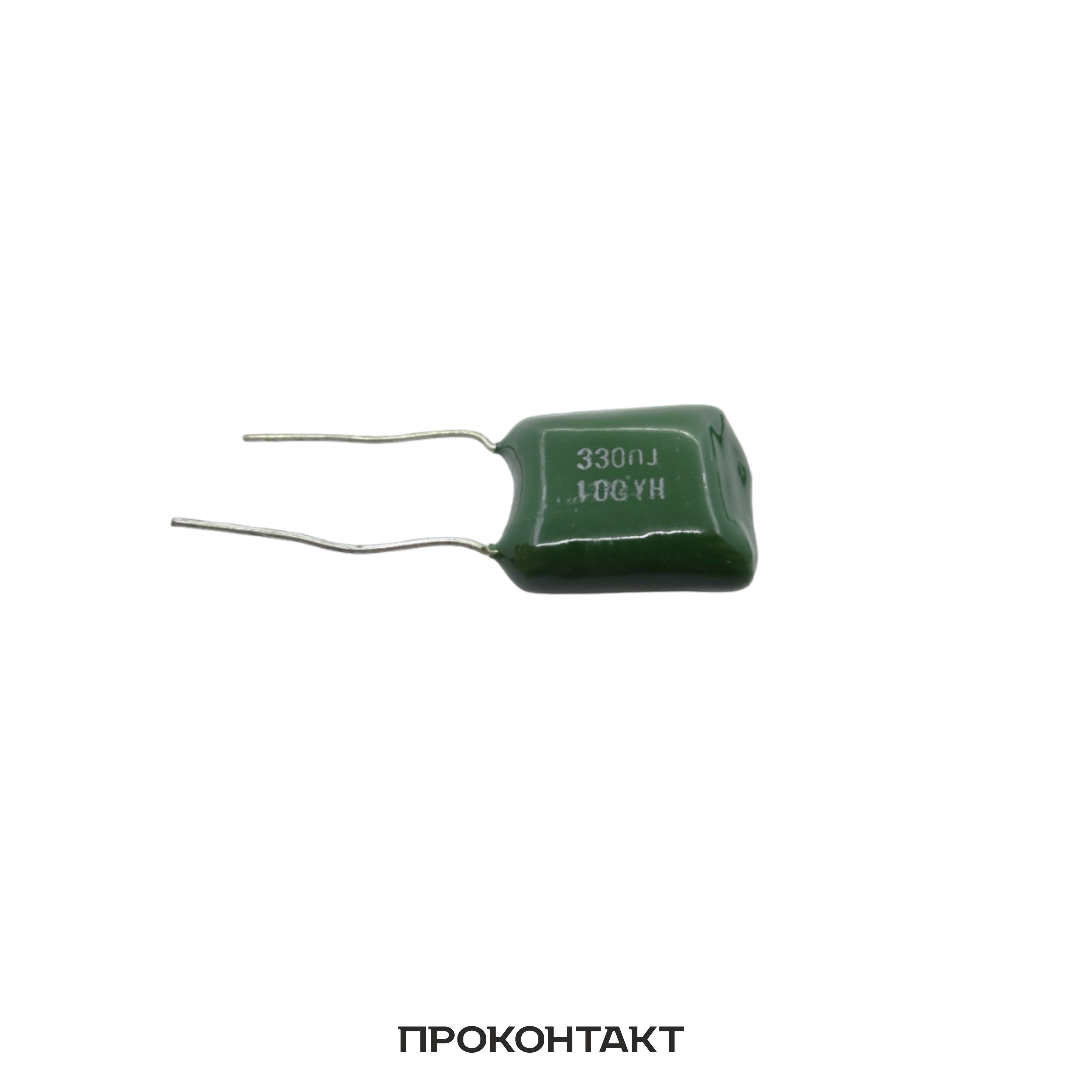

Конденсаторы серии CL21 и X2 являются аналогами К73-17 и имеют следующую конструкцию: они представляют собой окукленные безкорпусные прямоугольники, заполненные изоляционной и термоактивной эпоксидной оболочкой - компаундом. Гибкие проволочные выводы однонаправленные и находятся на противоположных сторонах нижней части прямоугольника. Конденсаторы могут быть закреплены на печатной плате с помощью групповой пайки или паяльника.
Пленочные конденсаторы К73-17 обладают следующими техническими характеристиками:
- Повышенная рабочая температура среды: не более +125°С.
- Рабочая пониженная температура: не ниже -60°С.
- Максимальный тангенс угла потерь tgδ: не превышает 0,008.
- Предельный ток утечки: 3 мкА.
- Наработка: не менее 10 000 часов.
- Устойчивость к вибрационным нагрузкам в диапазоне частот 1-80 Гц при ускорении до 5g и механическим ударам однократного (ускорение до 1000g) или многократного (ускорение до 40g) действия.
- Минимальное значение сопротивления изоляции типа вывод-корпус: 30 000 МОм.
- Минимальное значение сопротивления изоляции типа вывод-вывод: не менее 12 000 МОм.
Пленочные конденсаторы К73-17 широко используются в различных областях, включая:
- Устройства фильтрации низких частот.
- Автоматизированные системы с повышенным температурным диапазоном.
- Шумоподавляющие приборы.
- Коммуникационное оборудование.
- Различная радиоэлектронная аппаратура.
