ВНИМАНИЕ!!! Реле этой серии не предназначены для коммутации электроцепей во время пуска электрических двигателей или других конечных потребителей, поскольку не выдерживают скачок напряжения в момент пуска. Если ваше устройство относится к таким потребителям, обратите внимание на модели, напряжение которых составляет не менее 380 В.

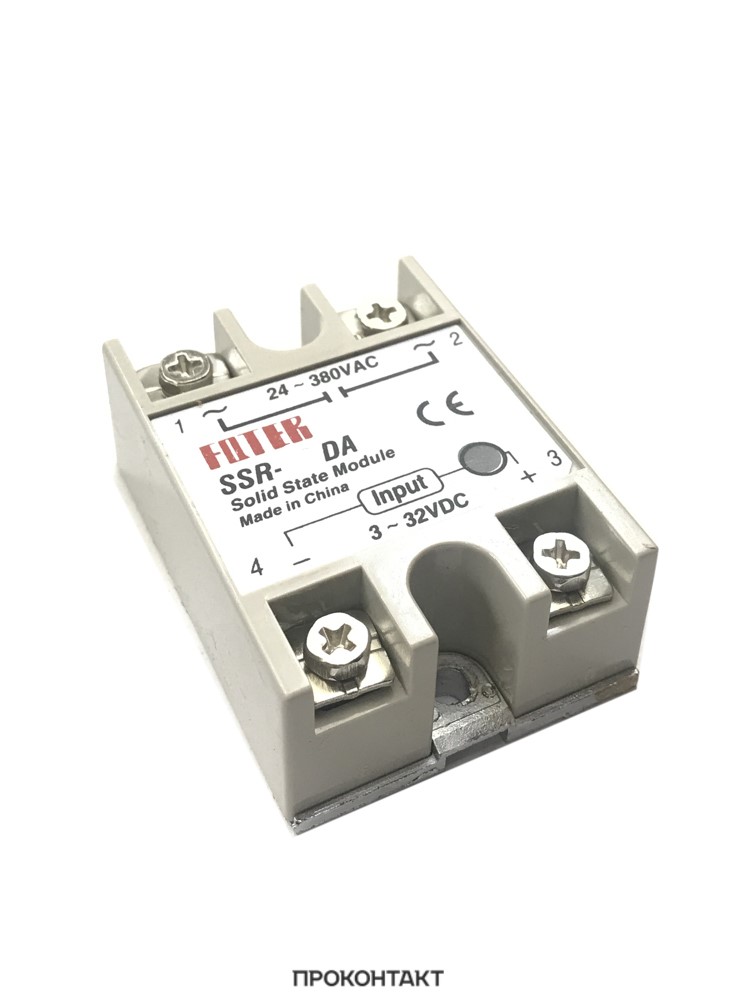

Твердотельное реле SSR-1, как и аналоги SSR-2 или SSR-3, представляет собой однофазное полупроводниковое реле, в котором предусмотрен случайный или нулевой контроль управления. Модели разработаны для коммутации электрических цепей с номинальной нагрузкой 40 А и рабочим напряжением 240 В. При этом, диапазон управляющего напряжения в данном случае составляет от 3 до 32 В постоянного тока, тогда как на выходе род тока переменный. Конструкция рассчитана на монтаж реле через сквозные отверстия в корпусе и подложке с высокой теплопроводностью. Важно отметить, что безопасность корпуса намного выше аналогов, благодаря электроизоляционному компаунду внутри. Если в процессе эксплуатации нагрузка превысит 1,5А, производитель рекомендует установить дополнительное радиаторное охлаждение и смазать термопастой подложку.
Твердотельное реле подходит как начинающим, так и опытным радиотехникам, поскольку позволяет легко закрепить провода с помощью зажимов или штекерным соединением. Обратите внимание, подключать управляющее напряжение следует, исходя из полярности. При этом, полупроводниковые элементы уже встроены в конструкцию и обеспечивают бесконтактную коммутацию цепи, что исключает возникновение искры или дуги при переключении. Среди многочисленных преимуществ модели пользователи подчёркивают долговечность и быстродействие, несмотря на доступную цену.
Технические характеристики твердотельного реле SSR-1 240V 40A (Z)D3 (3-32v)
-Максимальный рабочий ток - 40 А
-Рабочее напряжение - 240 В
-Управляющее напряжение - 3 - 32 В
-Род тока управления - постоянный
-Габариты L×B×H - 63×45×23,5 мм
-Маркировка твердотельных реле:
-SSR-1 – SSR - Solid State Relay (твердотельное реле); 1, 2, 3 - серия.
-240V – Рабочее напряжение, В.
-100A – Максимальный рабочий ток, А.
Характеристики
Номинальный ток, А:40
Управляющее напряжение DC:3-32
Количество фаз:1
Способ управления:Z - нулевой контроль
Рабочее Напряжение микросхемы:240
Тип:SSR-1
