Описание

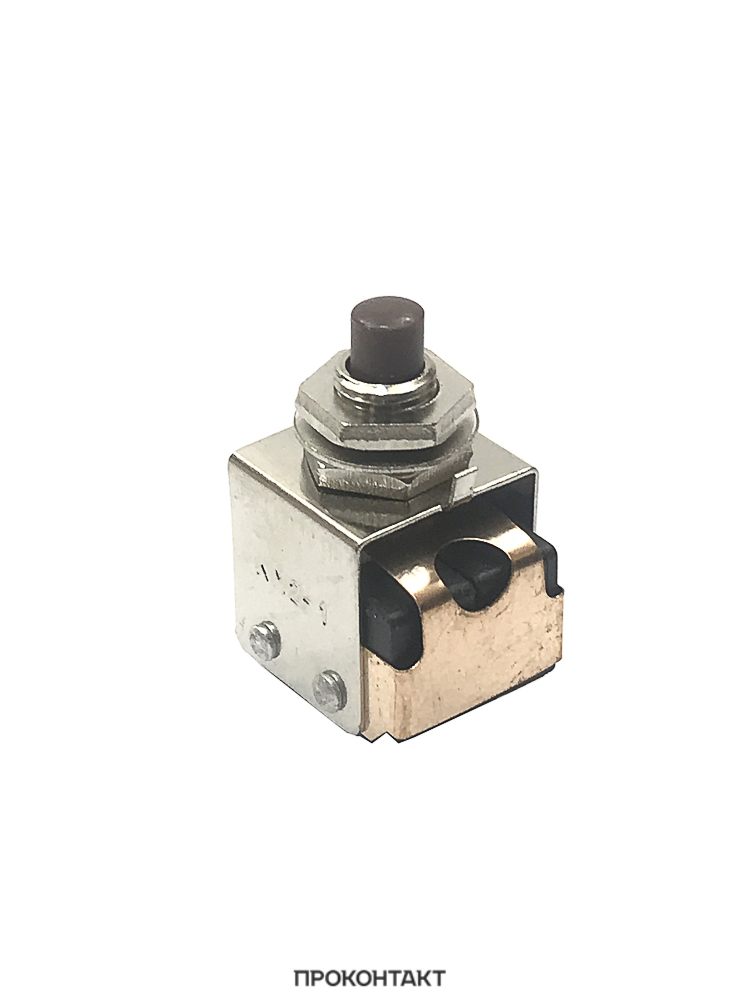

Кнопки малогабаритные двухполюсные КМ2-1 предназначены для коммутации цепей сигнализации, питания и управления с такими параметрами: постоянный ток до 4А с напряжением до 30В; переменный ток до 3А с напряжением до 250В. Конструктивно кнопки КМ2-1 выполнены на базе двух микропереключателей МП3-1. Контактная группа состоит из двух переключающих (2п) контактов, без фиксации. Монтаж – объемный; крепление в отверстии панели выполняется при помощи резьбового соединения, посадочный диаметр Ø8,2 мм. Вывода – под пайку. Степень защиты, обеспечиваемый корпусом – IP40. Применяются кнопки в радиоэлектронной аппаратуре, в закрытом стационарном и передвижном оборудовании. Кнопки малогабаритные типа КМ соответствуют техническим условиям АГО.360.203 ТУ (для приемки 1).
Род тока постоянный, переменный
Количество контактных групп 2
Количество контактов в контактной группе 3
Алгоритм работы 2×OFF–(ON)
Сопротивление контактов, не более 0,05 Ом
Электрическая прочность изоляции, не менее 1100 Вэфф
Сопротивление изоляции, не менее 1000 МОм
Усилие переключения для приемки 1 2,45 – 12,8 Н
Температура окружающей среды -60°C – +100°C
Относительная влажность воздуха:
для исполнения УХЛ до 98% при +25°C
для исполнения В до 98% при +35°C
Способ монтажа крепление на панель
Технические условия для приемки 1 АГ0.360.203 ТУ
Климатическое исполнение УХЛ, В
Содержание драгметаллов серебро 0,238 г
