Для подключения амперметра-вольтметра используются два шлейфа проводов с штекерами. Один шлейф предназначен для питания устройства (от 4,5 В до 30 В), а второй - для измерения постоянного тока и напряжения.

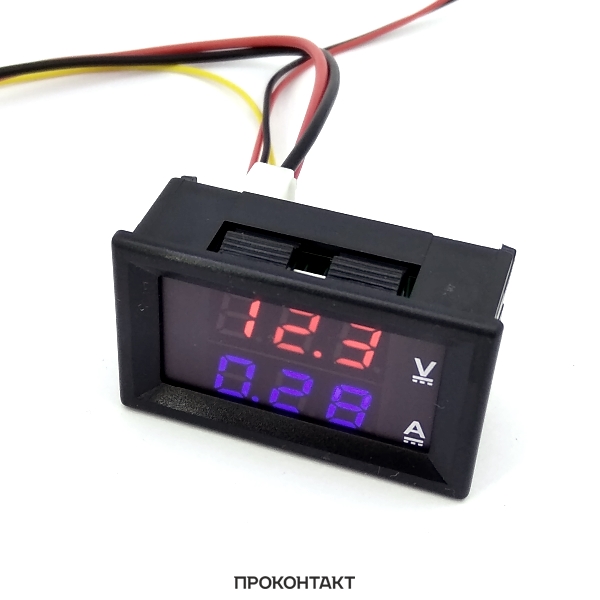

На лицевой стороне амперметра-вольтметра расположены два семисегментных трёхразрядных индикатора. Верхний индикатор (красный) отображает показания постоянного напряжения, а нижний индикатор (синий) - показания постоянного тока.
На обратной стороне устройства есть разъёмы для подключения измерительных проводов и проводов питания, а также два подстроечных резистора (UR и IR), предназначенных для калибровки показаний вольтметра и амперметра.
Амперметр-вольтметр может питаться от любого источника постоянного тока с напряжением в диапазоне 4,5...30 В. Также возможно питание непосредственно от измеряемого источника, если его напряжение не превышает 30 В. Важно помнить, что превышение напряжения питания более 30 В может привести к выходу из строя вольтметра и возгоранию.
Амперметр-вольтметр откалиброван производителем и не требует дополнительной калибровки. Однако, из-за старения электрических компонентов или резких перепадов температур, могут возникать погрешности в показаниях. Например, прибор может не показывать ноль без нагрузки. Также погрешности могут возникнуть при измерении тока от 8 до 9 Ампер, а затем необходимости измерить ток до 1 Ампера.
Для исправления таких ошибок необходимо:
1. Отключить прибор от питания.
2. Замкнуть контакты А и В.
3. Подключить питание и дождаться появления нулей на дисплее.
4. Отключить питание.
Таким образом, цифровой амперметр-вольтметр DC 0-100V с встроенным шунтом 0-10A является надежным и удобным инструментом для измерения постоянного тока и напряжения. Он обладает удобной индикацией, возможностью калибровки и обеспечивает безопасность при использовании.
- Черный провод большего сечения подключается к источнику питания на GND (минус)
Дисплей Цвет: красный-вольтметр/синий-амперметр
Чёрный и красный провод меньшего сечения подключаются к источнику питания 4-30 В (для работы измерительного устройства)
Напряжение питания: DC 4.0 ~ 30V
Диапазон измерения: DC 0-100V, 0-10A
Цвет корпуса: Черный
Размер продукта: 48 х 29 х 21 мм
Вес нетто: 23 г
